1、產品概述

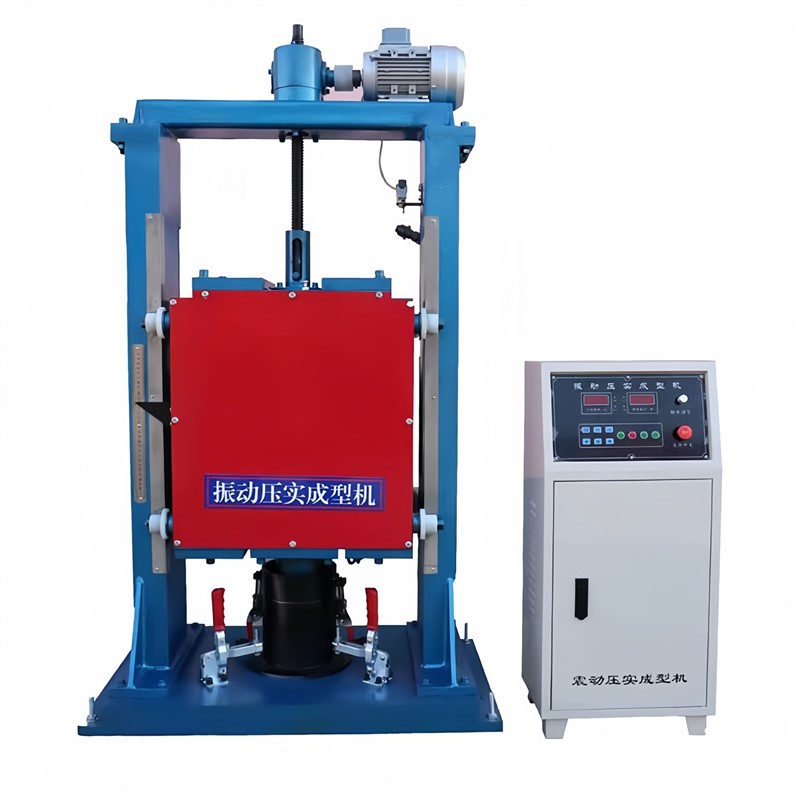

ZY-4型振動壓實成型機是根據中華人民共和國行業標準（JTGE51-2009）中，半鋼性基層材料震動法試件成型所需的技術備件，專門設計制造的專用設備，用于制造無機結合料穩定粒料的各種試件，其中包括用于測試無側限抗壓、強度、間接抗拉強度和抗壓回彈模量的圓柱試件和用于溫縮系數、干縮系數、抗折強度以及抗折回彈模量測試的梁式試件。

2、技術條件

2.1靜壓力：1900N±10%(可調)

2.2激振力：6800-6900N(可調)

2.3振動頻率：28-30HZ

2.4圓柱體試件模具

鋼模：內徑152mm高170mm壁厚10mm

鋼模套環：內徑152mm高50mm壁厚10mm

2.5梁式試件模具（選配）

鋼側板：長450mm寬180mm厚150mm

鋼墊塊：長450mm寬100mm厚25mm

主機重量：433kg

主機尺寸：850*480*1500mm

控制柜重量：15kg

控制柜尺寸：380*250*820mm
