一、用途及特點。

適用于建筑科研、檢測中心、大專院校及混凝土構件、施工單位試驗室、可攪拌普通混凝土和輕質混凝土，也可用到其它行業(yè)試驗室對不同物料進行攪拌。

本機結構合理，操作方便，攪拌效率高，攪拌均勻，殘余量少，密封性好，粉塵少，清洗方便，是較為理想的試驗室用混凝土攪拌設備。

二、主要技術參數。

1、 進料容量：48升

2、 出料容量：30升

3、 最大出料容量：33升

4、 攪拌均勻時間：≤45秒

5、 攪拌軸轉速：45轉/分

6、 電機功率：1.5KW

7、 電壓：380V

8、 外形尺寸：1130*400*900mm

9、 總重量：約190kg

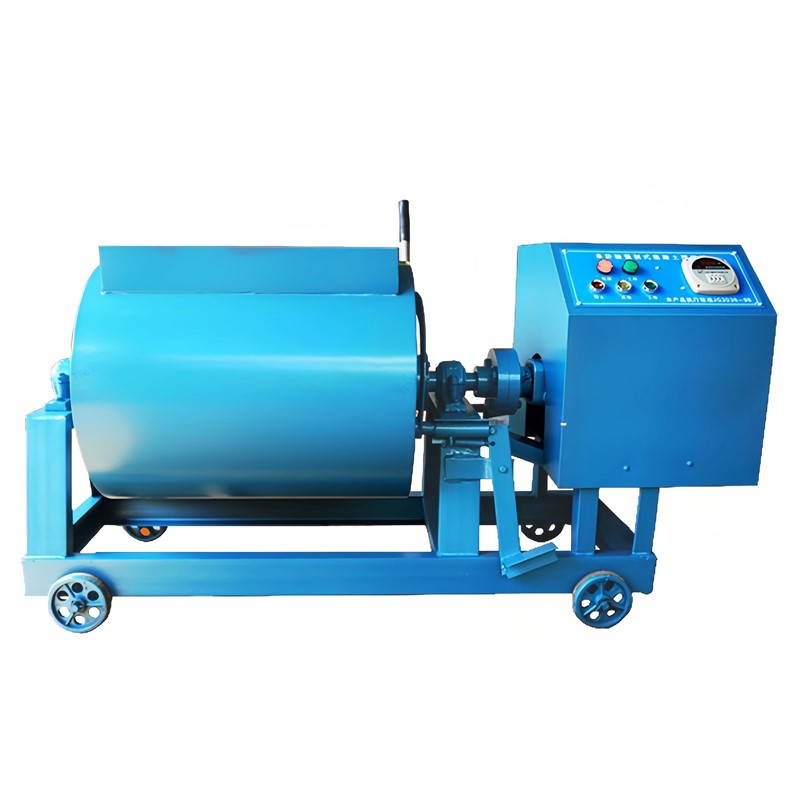

三、產品結構。

本機由機架、攪拌裝置、傳動系統、出料系統和電器控制系統組成。

  機架是整個設備的支撐部件，由槽鋼、角鐵焊接而成。

  攪拌裝置由攪拌筒、攪拌軸、攪拌鏟片所構成，攪拌鏟片固定在攪拌臂上，并且與攪拌軸成為一臺，形成兩組螺旋方向相反，但導程及螺旋升角相同的螺旋帶狀攪拌鏟，攪拌鏟與攪拌筒內壁的間隙均可調整。

  傳動機構是由電動機、減速器、連軸器所組成。

  出料系統為手工卸料，由蝸輪、手輪所組成。

  電器控制系統具有啟動、點動、停止、定時的功能。

四、工作原理。

電動機通過減速器和連軸器使攪拌軸沿一個方向旋轉，攪拌軸上的正反兩組鏟片攪拌物料，由于正反兩個螺旋升角的作用，在鏟片工作時，使筒內的物料由一側推向另一側，又由另一側推回原處的循環(huán)動作，同時鏟片兩端的刮邊將粘在料筒兩端的物料刮下，使物料得到充分的攪拌從而獲得較理想的攪拌效果。
